動作確認

1.概要

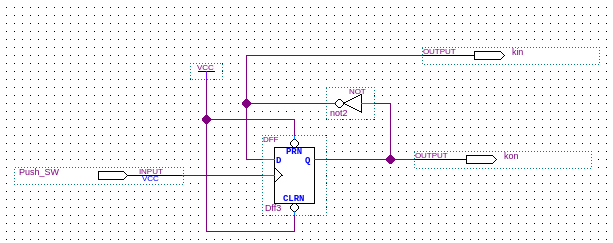

  設計した回路が設計とおり動作するか確認します。設計した回路はつぎのような回路でした。Pin Plannerで設定した内容によって次表のように接続されています。

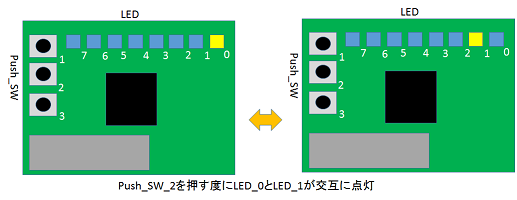

  Push_SW_2を押すたびにLED_0とLED_1が交互に点灯/消灯します。


NodeName接続先MAX 10 PIN番号
kinLED_0PIN_L13
konLED_1PIN_J13
Push_SWPush_SW_2PIN_J12



2.動作確認

 1.プログラミングしたハードウェアをそのまま操作します。(電源を抜くとプログラムが消えます。)

 2.Push_SW_2を押します。


 3.Push_SW_2を押す度に点灯するランプがLED_0⇒LED_1⇒LED_0⇒LED_1⇒.....と交互に点灯すれば成功です。





★チュートリアル作成に当たって

 このチュートリアルを作成するにあたって、次のURLの「QuartusUはじめてガイド」各文章を大いに参考にしています。

 https://store.macnica.co.jp/library/109705
