動作確認

1.概要

　　設計した回路が設計とおり動作するか確認します。設計した回路はつぎのような回路でした。Pin Plannerで設定した内容によって次表のように接続されています。

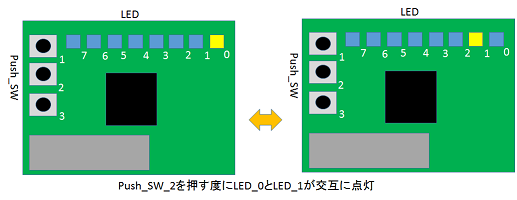

　　Push_SW_2を押すたびにLED_0とLED_1が交互に点灯/消灯します。事前にResetnを押さなくても動作しました。
　　　

　　　　　
NodeName接続先MAX 10 PIN番号
Lamp[1]LED_0PIN_L13
Lamp[0]LED_1PIN_J13
Push_SWPush_SW_2PIN_J12
ResetnPush_SW_1PIN_K13



2.動作確認

　1.プログラミングしたハードウェアをそのまま操作します。（電源を抜くとプログラムが消えます。）

　2.Push_SW_2を押します。
　

　3.Push_SW_2を押す度に点灯するランプがLED_0⇒LED_1⇒LED_0⇒LED_1⇒.....と交互に点灯すれば成功です。Pushボタンも一旦クロックでたたかれているようでリンギングの影響を受けず安定して動作します。
　




★チュートリアル作成に当たって

　このチュートリアルを作成するにあたって、次のURLの「QuartusUはじめてガイド」各文章を大いに参考にしています。

　https://store.macnica.co.jp/library/109705


　また、HLSコンパイラ関係は、次のURLを大いに参考にしています。主に資料のところです。

　https://www.altera.co.jp/products/design-software/high-level-design/intel-hls-compiler/support.html
